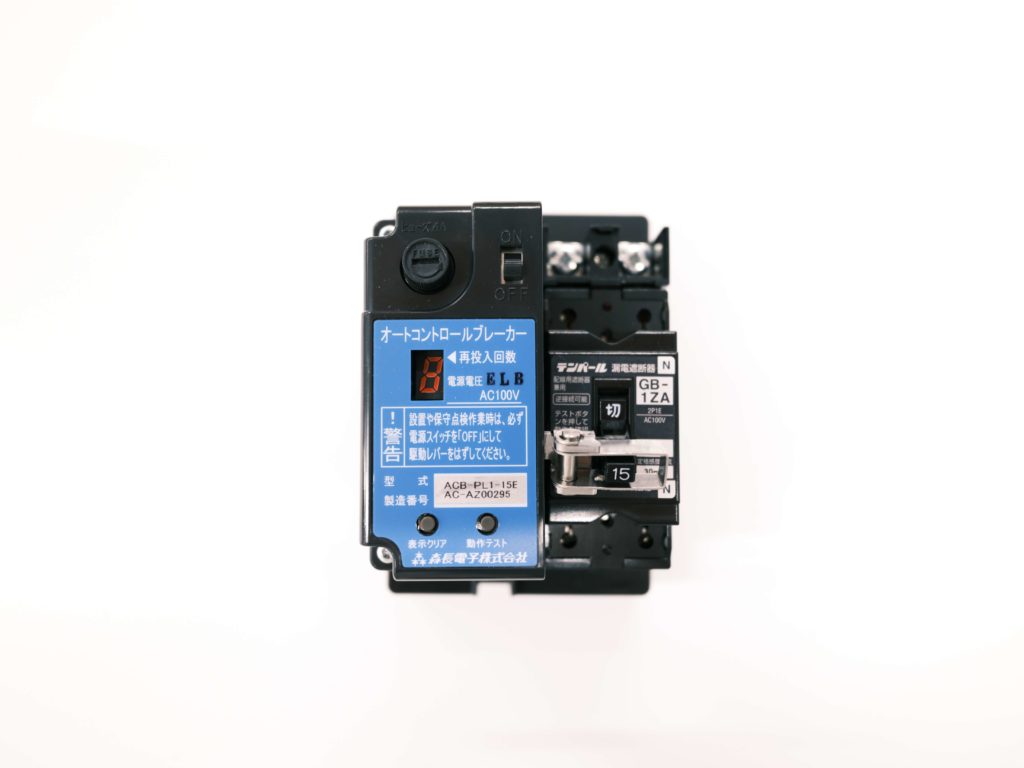

オートコントロールブレーカー PLシリーズ
商用電源系統から侵入する雷サージや一時的な過負荷によるブレーカの遮断に対して、自動的にブレーカを復帰させる装置です。低価格でシンプルな機能です。
製品特徴
- 自動復帰時間
ブレーカの再投入する時間を変更できます。
- 永久遮断機能
自動復帰後、負荷系統に異常があると判断したときは永久遮断します。
- カウンタ機能
ブレーカの復帰回数が0～9回、LEDにより表示します。
オートコントロールブレーカ PLシリーズ 仕様
| 項目 | ACB-PL1 仕様 | ACB-PL5 仕様 |
|---|
| 電源電圧 | 単相２線式 AC100V | 単相２線式 AC100V |
| 単相２線式 AC200V |
| 単相３線式 AC100/200V |
| 三相３線式 AC200V |
| 定格電流 | 10A | 30A |
| 15A | 40A |
| 20A | 50A |
| 30A | 60A |
| 100A |
| ブレーカー | 一般ブレーカ | 一般ブレーカ |
| 漏電ブレーカ（感度電流30mA） | 漏電ブレーカ（感度電流30mA） |
| 自動復帰方式 | ソレノイド | モーター駆動 |
| 自動復帰時間 | 5秒、10秒、30秒、60秒 | 5秒、10秒、30秒、60秒 |
| 5分、10分、30分、60分 |
オートコントロールブレーカ PLシリーズ 型式一覧
ＰＬ１タイプ
| 定格電圧 | 定格電流 | 型式名 | 仕様詳細 |
|---|
| 1φ2W,AC100V | 10AT(30AF) | ACB-PL1-10N | |
| 1φ2W,AC100V | 15AT(30AF) | ACB-PL1-15N |
| 1φ2W,AC100V | 20AT(30AF) | ACB-PL1-20N |
| 1φ2W,AC100V | 30AT(30AF) | ACB-PL1-30N |
| 定格電圧 | 定格電流 | 型式名 | 仕様詳細 |
|---|
| 1φ2W,AC100V | 10AT(30AF) | ACB-PL1-10E | |
| 1φ2W,AC100V | 15AT(30AF) | ACB-PL1-15E |
| 1φ2W,AC100V | 20AT(30AF) | ACB-PL1-20E |
| 1φ2W,AC100V | 30AT(30AF) | ACB-PL1-30E |
ＰＬ５タイプ
| ブレーカ | 定格電圧 | 定格電流 | 型式名 | 仕様詳細 |
|---|
| 一般ブレーカ | 1φ2W,AC100V | 30AT(60AF) | ACB-PL5-30N | |
| 一般ブレーカ | 1φ2W,AC100V | 40AT(60AF) | ACB-PL5-40N |
| 一般ブレーカ | 1φ2W,AC100V | 50AT(60AF) | ACB-PL5-50N |
| 一般ブレーカ | 1φ2W,AC100V | 60AT(60AF) | ACB-PL5-60N |
| 一般ブレーカ | 1φ2W,AC100V | 100AT(100AF) | ACB-PL5-100N |
| 漏電ブレーカ | 1φ2W,AC100V | 30AT(60AF) | ACB-PL5-30E |
| 漏電ブレーカ | 1φ2W,AC100V | 40AT(60AF) | ACB-PL5-40E |
| 漏電ブレーカ | 1φ2W,AC100V | 50AT(60AF) | ACB-PL5-50E |
| 漏電ブレーカ | 1φ2W,AC100V | 60AT(60AF) | ACB-PL5-60E |
| 漏電ブレーカ | 1φ2W,AC100V | 100AT(100AF) | ACB-PL5-100E |
| ブレーカ | 定格電圧 | 定格電流 | 型式名 | 仕様詳細 |
|---|
| 一般ブレーカ | 1φ2W,AC200V | 30AT(60AF) | ACB-PL5-T30N | |
| 一般ブレーカ | 1φ2W,AC200V | 40AT(60AF) | ACB-PL5-T40N |
| 一般ブレーカ | 1φ2W,AC200V | 50AT(60AF) | ACB-PL5-T50N |
| 一般ブレーカ | 1φ2W,AC200V | 60AT(60AF) | ACB-PL5-T60N |
| 一般ブレーカ | 1φ2W,AC200V | 100AT(100AF) | ACB-PL5-T100N |
| 漏電ブレーカ | 1φ2W,AC200V | 30AT(60AF) | ACB-PL5-T30E |
| 漏電ブレーカ | 1φ2W,AC200V | 40AT(60AF) | ACB-PL5-T40E |
| 漏電ブレーカ | 1φ2W,AC200V | 50AT(60AF) | ACB-PL5-T50E |
| 漏電ブレーカ | 1φ2W,AC200V | 60AT(60AF) | ACB-PL5-T60E |
| 漏電ブレーカ | 1φ2W,AC200V | 100AT(100AF) | ACB-PL5-T100E |
| ブレーカ | 定格電圧 | 定格電流 | 型式名 | 仕様詳細 |
|---|
| 一般ブレーカ | 1φ3W,AC100/200V | 30AT(60AF) | ACB-PL5-S30N | |
| 一般ブレーカ | 1φ3W,AC100/200V | 40AT(60AF) | ACB-PL5-S40N |
| 一般ブレーカ | 1φ3W,AC100/200V | 50AT(60AF) | ACB-PL5-S50N |
| 一般ブレーカ | 1φ3W,AC100/200V | 60AT(60AF) | ACB-PL5-S60N |
| 一般ブレーカ | 1φ3W,AC100/200V | 100AT(100AF) | ACB-PL5-S100N |
| 漏電ブレーカ | 1φ3W,AC100/200V | 30AT(60AF) | ACB-PL5-S30E |
| 漏電ブレーカ | 1φ3W,AC100/200V | 40AT(60AF) | ACB-PL5-S40E |
| 漏電ブレーカ | 1φ3W,AC100/200V | 50AT(60AF) | ACB-PL5-S50E |
| 漏電ブレーカ | 1φ3W,AC100/200V | 60AT(60AF) | ACB-PL5-S60E |
| 漏電ブレーカ | 1φ3W,AC100/200V | 100AT(100AF) | ACB-PL5-S100E |
| ブレーカ | 定格電圧 | 定格電流 | 型式名 | 仕様詳細 |
|---|
| 一般ブレーカ | 3φ3W,AC200V | 30AT(60AF) | ACB-PL5-T30N | |
| 一般ブレーカ | 3φ3W,AC200V | 40AT(60AF) | ACB-PL5-T40N |
| 一般ブレーカ | 3φ3W,AC200V | 50AT(60AF) | ACB-PL5-T50N |
| 一般ブレーカ | 3φ3W,AC200V | 60AT(60AF) | ACB-PL5-T60N |
| 一般ブレーカ | 3φ3W,AC200V | 100AT(100AF) | ACB-PL5-T100N |
| 漏電ブレーカ | 3φ3W,AC200V | 30AT(60AF) | ACB-PL5-T30E |
| 漏電ブレーカ | 3φ3W,AC200V | 40AT(60AF) | ACB-PL5-T40E |
| 漏電ブレーカ | 3φ3W,AC200V | 50AT(60AF) | ACB-PL5-T50E |
| 漏電ブレーカ | 3φ3W,AC200V | 60AT(60AF) | ACB-PL5-T60E |
| 漏電ブレーカ | 3φ3W,AC200V | 100AT(100AF) | ACB-PL5-T100E |
